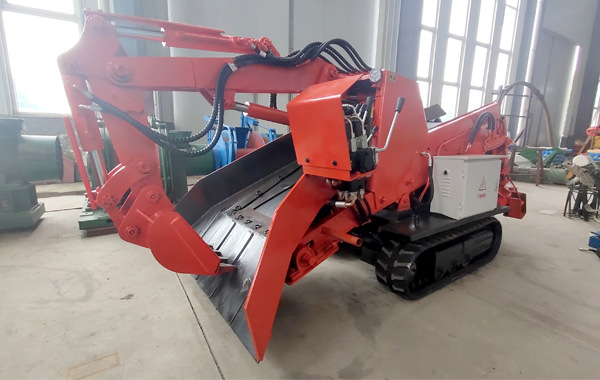

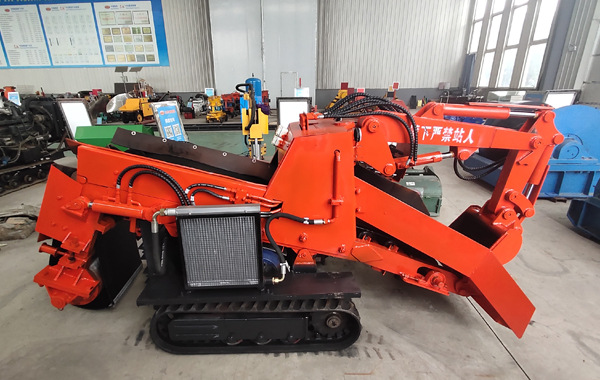

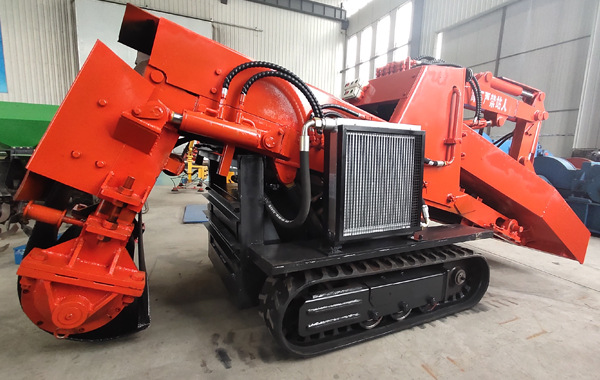

ZWY-80/45L履带式扒渣机

ZWY-80/45L 45千瓦斜坡用履带式扒渣机，大坡度专用机型≤32度，是一种连续生产的出矿设备，主要用于矿山岩巷、半煤岩巷掘进，也可以用于引水洞、铁路隧道施工和国防洞窟施工中的装载作业，与我公司生产的煤矿用液压钻车配套使用可实现煤矿掘进机械化作业，大大提高掘进速度，可适用于小型断面，坡度+20°~-32°的巷道。
ZWY-80/45L履带式扒渣机的主要特点：
扒取力大，装载能力强。采用密封润滑式履带，张紧履带装置调节方便，使用寿命长；采用挖掘机专用斗齿坚固耐用，
互换性好；
输送机从尾部能将岩石卸入自卸汽车、梭式矿车、侧卸式矿车、皮带机、箕斗等其它转载设备上去；（卸载高度可根据用户需要进行设计）
主要动作采用先导阀控制，操作轻松简便，安全舒适，机动灵活，爬坡能力强，工作平稳无冲击；
可加装液压破碎锤，对巷道底板、侧帮底部进行破碎、修护、爆破后大块岩石、煤块等进行破碎锤碎等功能；
可以利用工作臂实现掌子面排险，全断面装岩，不留死角，不需人工辅助清理工作面。
平洞（平巷用） 履带式的挖掘装载机[装矿机]适宜的断面：60型2.2*2.2米；80型2.4*2.4米；100型2.6*2.6米；120型3.0*3.0米；150型3.4*3.4米；180型3.8*3.8米；大坡度斜井适宜的断面：60型履带式2.2*2.2米断面, 大工作坡度28度坡；80型履带式2.4*2.4米断面, 大工作坡度30度坡；100履带型2.6*2.6米断面, 大工作坡度30度；120履带型2.8*2.8米断面, 大工作坡度30度；150履带型3.0*3.0米断面, 大工作坡度30度；180履带型3.8*3.8米断面, 大工作坡度32度
适用于隧道断面、隧洞断面、巷道断面、井巷断面、斜井断面、平巷断面、引水洞断面、导流洞断面、涵洞断面、矿洞断面、地下施工断面、岩土工程断面、采矿工程断面、采掘断面，大断面、小断面掘进装运、牵引、运输设备及配件。
ZWY-80/45L履带式扒渣机技术参数：
项目 单位 技术参数值
产品型号 斜坡用履带式ZWY-80/45L
整机重量 KG 11860
装载能力 m3/h 80
标准臂 短臂（可选）
挖掘宽度 mm 4800 3200
挖取距离 mm 1820 1530
挖掘高度 mm 2570 2300
挖掘深度 mm 480 320
卸载高度 mm 1470-1646 (可变)
卸载距离 mm 1600（可变）
行走速度 m/s 0.25±5%
刮板链速度 m/min 40
刮板链运输机构形式 单链单驱
适用巷道坡度 （o） ≤32
大工作压力 mpa ≤32
接地比压 mpa ≤0.1
离地间隙 mm ≤310(可加高)
总功率 KW 45
操纵方式 液控
履带内侧宽度 mm 941(可加宽)
大物料通过尺寸（宽×高） mm 580×710
工作臂 大回转角度 （o） ±55
外形尺寸（运输状态） 长 mm 7710
宽 mm 1690
高 mm 1990
外形尺寸（工作状态） 长 mm 9222
宽 mm 1690
高 mm 2247

适用巷道断面（宽×高） m ≥2.4×2.4
