MYP屏蔽橡套电缆采购MYP屏蔽橡套电缆详情描述电缆

  MYP屏蔽橡套电缆概述

MYP矿用电缆规格定电压0.66/1.14KV及以矿用移动橡套软电缆（GB12972.5-91） 本产品适用于额定电压0.66/1.14KV及以下移动设备用铜芯橡皮护套软电缆

MYP屏蔽橡套电缆特性

型号 名称 主要用途

（MY）UY-0.38/0.66 矿用移动橡套软电缆 额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接

（MYP）UYP-0.38/0.66 矿用移动屏蔽橡套软电缆 额定电压为0.38/0.66KV各种井下移动采煤设备的电源连接

（MYP）UYP-0.66/1.14 矿用移动屏蔽橡软套电缆 额定电压为0.66/1.14KV各种井下移动采煤设备的电源连接

MYP屏蔽橡套电缆参数

芯数×导体 护套标称厚度（mm） 电缆外径 电缆参考重量（kg/km） 标称截面（mm2） 动力线芯 UC-0.38/0.66 UCP-0.38/0.66

动力线芯 地线芯 绝缘标称厚度（mm） 小值 大值 小值 大值 UC UCP

3×4 1×4 1.4 3.5 20.3 23.4 23.7 27.2 670 785

3×6 1×6 1.4 3.5 23 26.4 26.4 30.1 838 927

3×10 1×10 1.6 4 27.5 31.3 30.9 34.7 1292 1400

3×16 1×10 1.6 4 29.6 33.4 33 36.8 1465 1586

3×25 1×16 1.8 4.5 35.6 39.8 39 43.2 2159 2296

3×35 1×16 1.8 4.5 38.7 42.1 42.1 46.3 2596 2783

3×50 1×16 2 5 43.6 47.1 47.1 51.4 3385 3548

3×70 1×25 2 5 49.7 54.4 52.4 57.1 4292 4477

芯数×导体 电缆外径 电缆参考重量（kg/km） 标称截面（mm2） 动力线芯 护套标称 UC-0.38/0.66

动力线芯 地线芯 绝缘标称厚度（mm） 厚度（mm） 小值 大值

3×10 1×10 1.8 4.5 32.4 36.2 1476

3×16 1×10 1.8 4.5 34.6 38.4 1737

3×25 1×16 2 5 41.4 45.3 2400

3×35 1×16 2 5 44.2 48.4 2857

×350 1×16 2.2 5.5 49.1 53.4 3549

3×70 1×25 2.2 5.5 55.5 60.2 4608

3×95 1×25 2.4 6 61.2 65.9 4608

1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。

2、主线芯屏蔽层的过渡电阻换算到20℃时不高于3kΩ。

3、产品标准：MT818.5-1999。

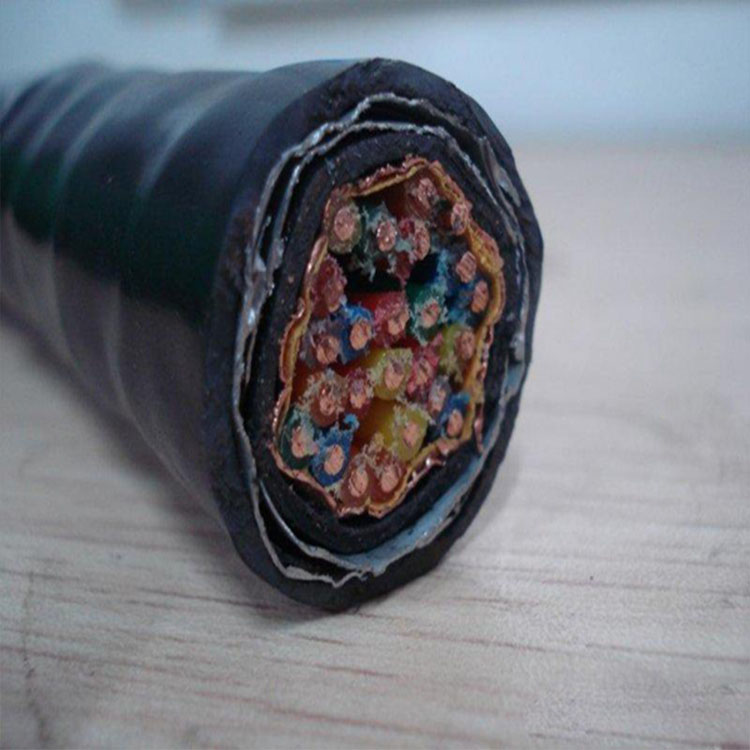

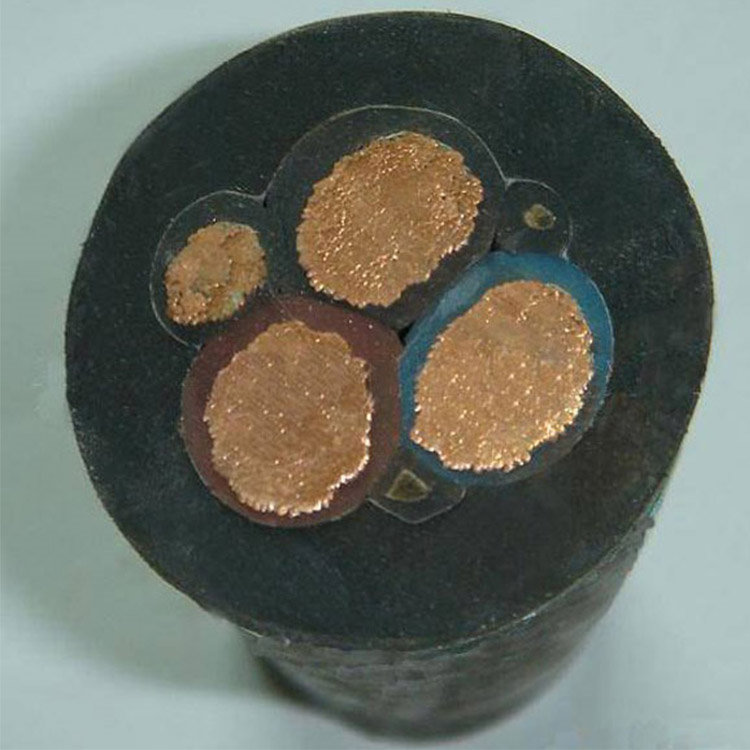

MYP屏蔽橡套电缆实物图
