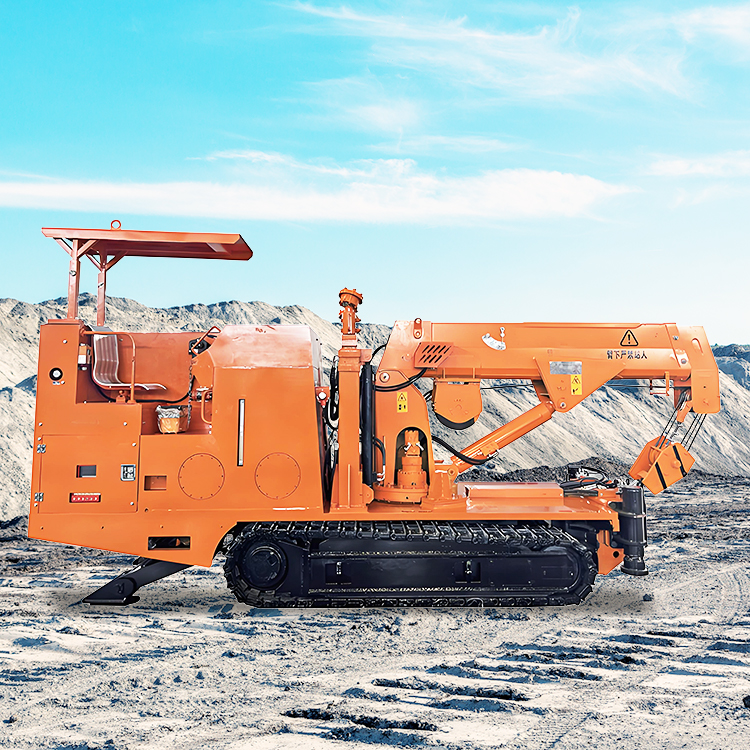

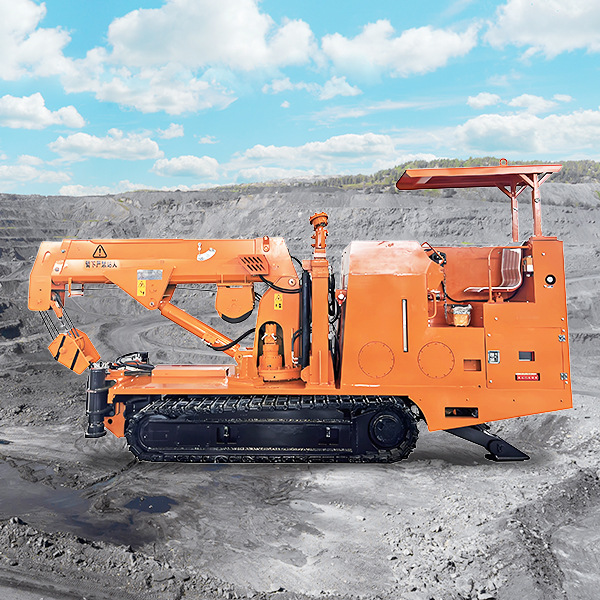

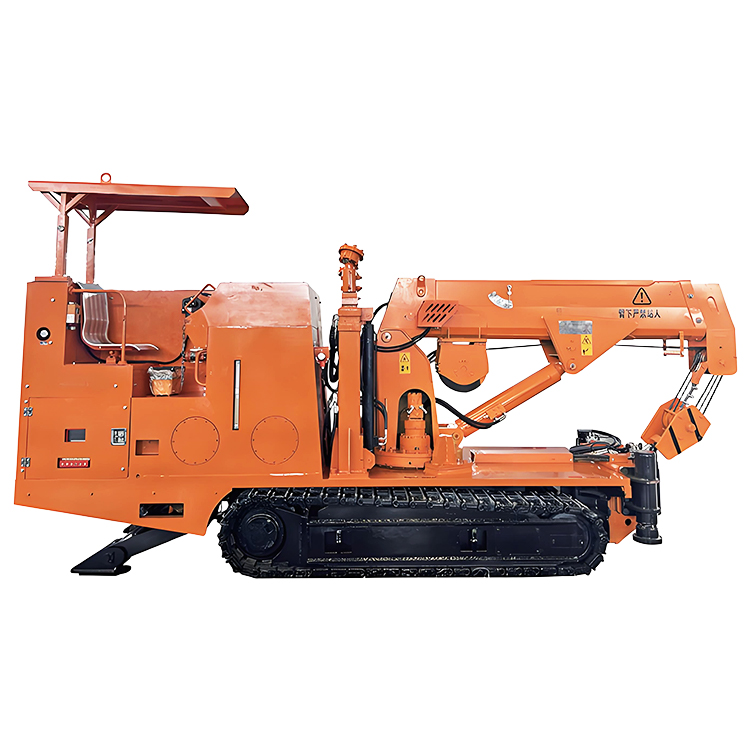

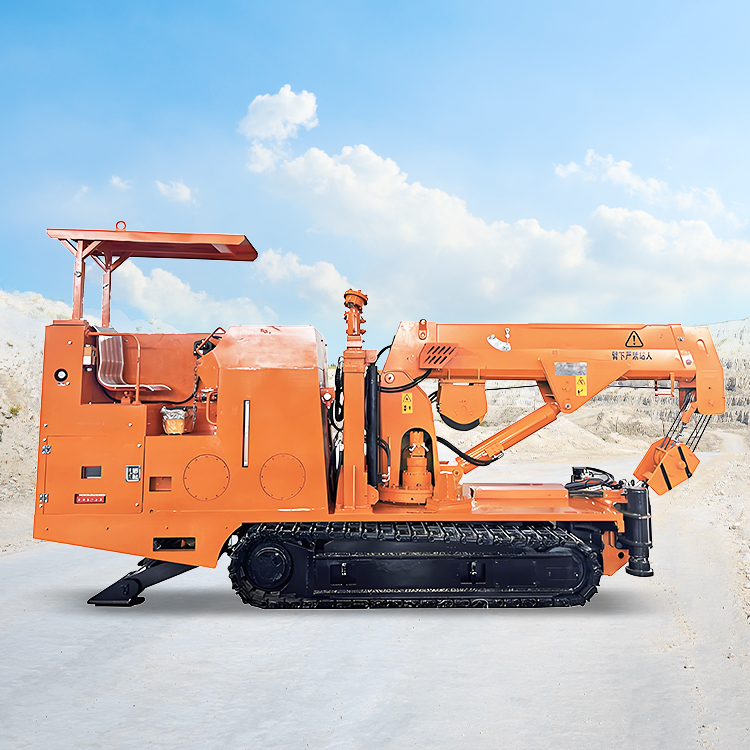

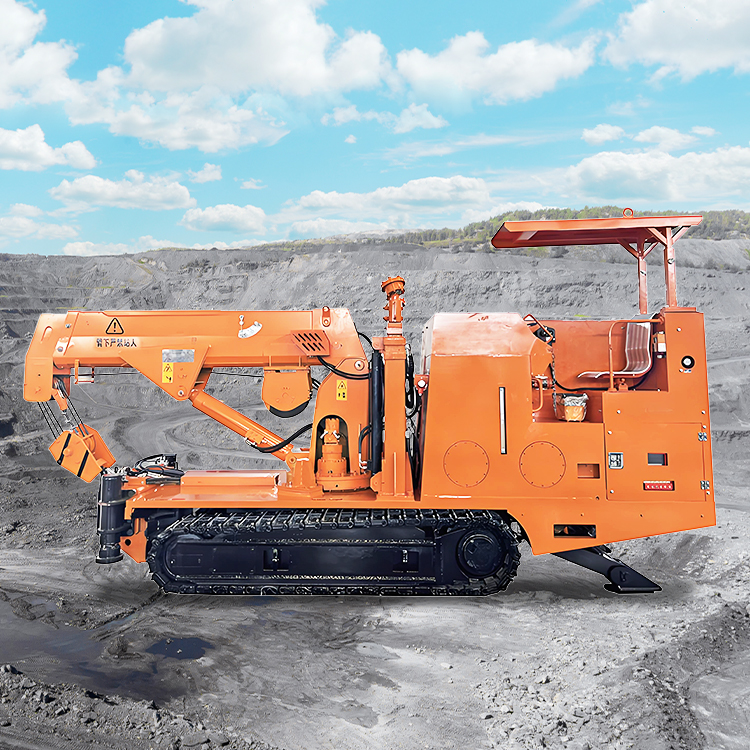

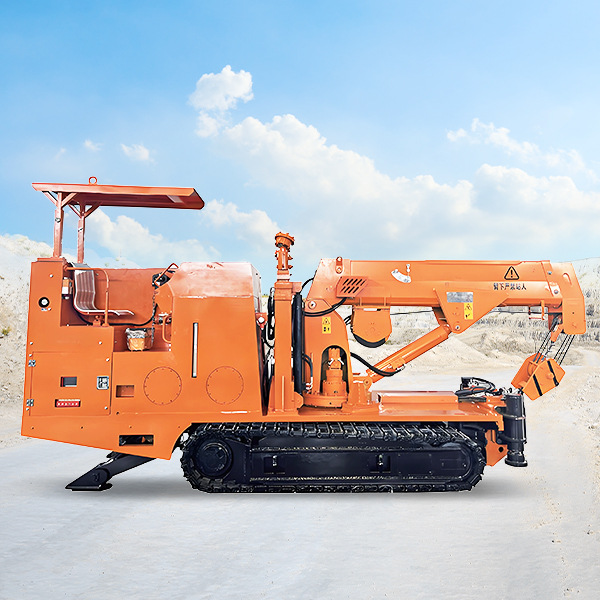

矿用液压臂架式起吊装置可用于综采工作面采煤机、刮板输送机、转载机安装、回撤过程中起吊搬运设备，是煤矿井下综采设备的吊装、转运提档升级产品，实现工作面设备的安装和回收机械化。
1、该机吊臂起到行程大、主臂起吊平衡性好、起吊灵活，操作灵活方便。
2、采用该机可大大提高安装和拆卸速度，减轻了工人的劳动强度，并提高了本质安全度。
3、该机可选配电缆卷筒，减少人员拖拽电缆的工作程序。
4、全液压控制，操作系统采用手动控制或无线遥控。
5、取代了以往用手拉葫芦人工操作的传统工作方式，降低工人劳动强度，提高安全性。
|
矿用液压臂架式起吊装置 |
BYX-5 |
BYX-10 |
|
|
项目 |
单位 |
参数值 |
参数值 |
|
工作状态尺寸(长x宽x高) |
mm |
6565×2360×4385 |
6965×2360×4785 |
|
回复(入井)状态尺寸/(长x |
mm |
5055×1400×2360 |
5455×1400×2760 |
|
起吊高度≤ |
mm |
3000±50 |
3400±50 |
|
额定起重量≤ |
T |
5/2.5 |
10/5 |
|
臂长 |
m |
2.5/4 |
2.5/4 |
|
起吊机构可旋转角度 |
°) |
±45 |
±45 |
|
回转速度 |
m/min |
8.9 |
8.9 |
|
适应坡度≤ |
(°) |
≥16(+16°~-16°) |
≥16(+16°~-16°) |
|
整机质量 |
kg |
10000±300 |
13500±300 |
|
行走速度 |
m/min |
15 |
15 |
|
额定电压 |
V |
660/1140 |
660/1140 |
|
额定功率 |
kW |
45 |
45 |
|
臂长/起吊载荷≤ |
m/kg |
2.5/5000 |
2.5/10000 |
|
4.0/2500 |
4.0/5000 |
||
|
幅度起升高度≥ |
mm |
2200±50 |
2200±50 |
|
起重力矩≤ |
Ton.m |
12.5 |
25 |
|
工作半径≤ |
m |
4.0 |
4.0 |
