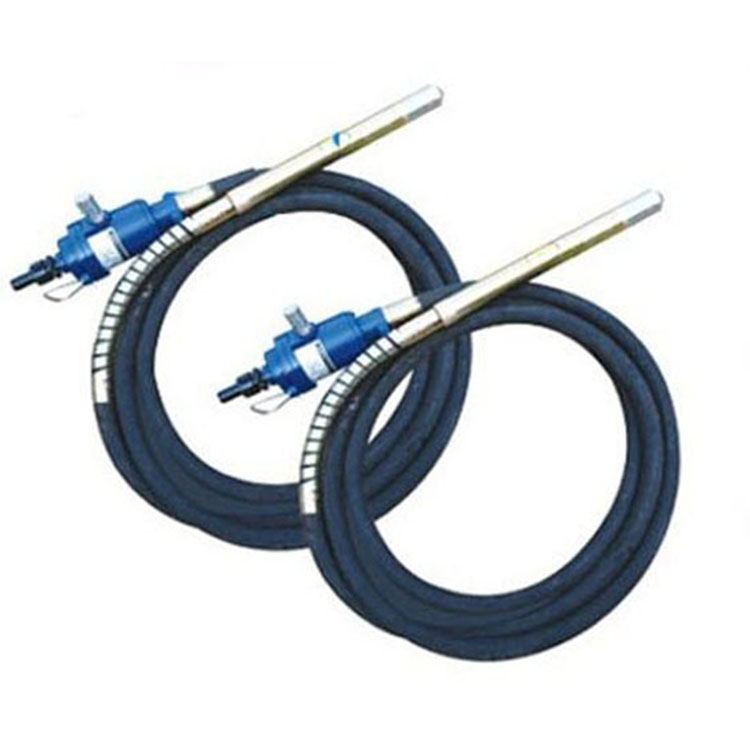

FRZ-70风动混凝土振动器风动振动器振幅大频率高混凝土振动器

FRZ-70风动混凝土振动器产品介绍

FRZ-70风动混凝土振动器具有振幅大、频率高、重量轻、结构合理、操作安全、维修使用方便等优点。不受电源、潮湿等条件限制，特别是需要防爆的场所有着电动振动器不可替代的安全性和可靠性。

FRZ-70风动混凝土振动器广泛适用于有压缩空气气源的建筑工程的施工中，为各种干硬性和塑性混凝土捣实作业，在含有瓦斯与煤尘的煤矿井下及其矿井“套边”水泥捣固工程尤为适用，使用安全可靠。如配以移动式空压机，使用范围更广。

FRZ-70风动混凝土振动器产品特点

1、FRZ-70风动混凝土振动器广泛适用于有压缩空气气源的市政工程、建筑、隧道、涵洞等野外工程的施工中，各种干硬性混凝土制品及配筋塑性混凝土现浇构件振动捣固工程尤为适用，安全可靠。

2、FRZ-70风动混凝土振动器具有结构紧凑、体积小、重量轻、噪音低、振幅大、频率高，并可进行调节（可根据现场使用要求，利用进风风压调节粹）等优点。

3、软轴传动，结构合理，联接安装、操作、维修、使用方便，不受电源、潮湿等条件限制，尤为适合特殊工矿条件使用。

4、配套振动棒橡胶软管为65Mn钢丝管，棒头材质为合金和40Cr，棒头与软管连接处带合金护簧或加粗，比普通振动棒更加耐用。

FRZ-70风动混凝土振动器结构及工作原理

FRZ-70风动混凝土振动器分动力和振动两部分。动力部分采用叶片式气动马达，振动棒软轴头浮动插入风动马达轴头上联接套内，待振动棒上外套插入后将手柄紧定合为一体。

风动马达部分：由转子、气缸、上、下端盖、轴承等组成。

1、本风动马达采用予进气侧吹式，压缩空气由气缸主风道进入气缸，推动叶片，驱动转子运转作功。

2、气缸主风道上有8只￠6的进风孔，排气采用32个￠5的排气孔相互交错，从而使叶片磨损均匀。

3、为相对增加叶片宽度，延长使用寿命，转子上四条径向等分槽铣成R75的 圆弧槽，槽内配有叶片。

4、风动马达上、下端盖内分别安装203、305单列向心球轴承各一只，以承受轴向扭力。下端盖处有一只J型骨架密封圈，防止风动马达内压缩空气下窜，从而有效地风动马达传动工作的可靠性和稳定性及使用寿命。

FRZ-70风动混凝土振动器技术参数

产品型号： FRZ-70-6 FRZ-70-8

振动头直径 mm：70

长度 M： 6 8

使用风压： 0.3~0.4； 0.3~0.45

振动频率： ≥250

振动力 Kg：100

总重量 Kg： 30 32
