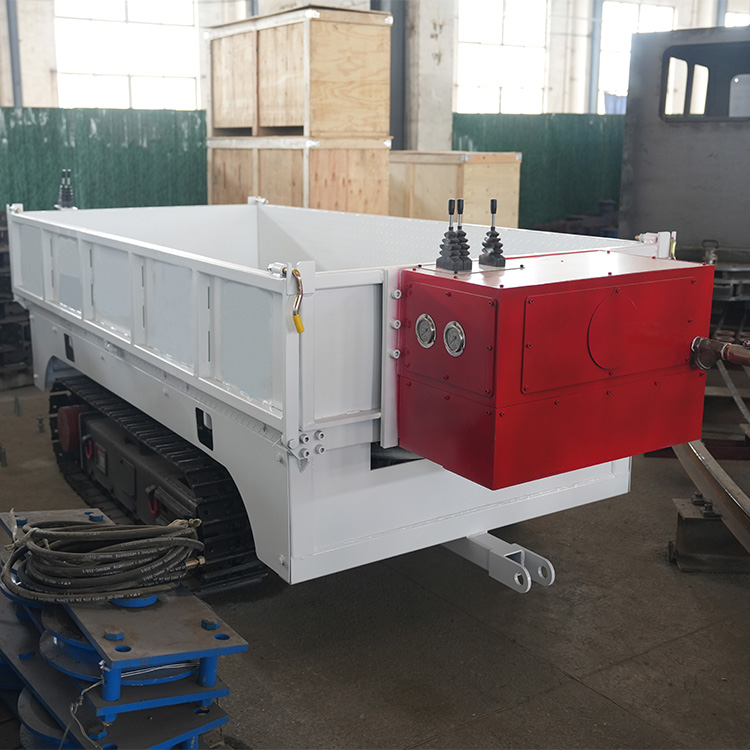

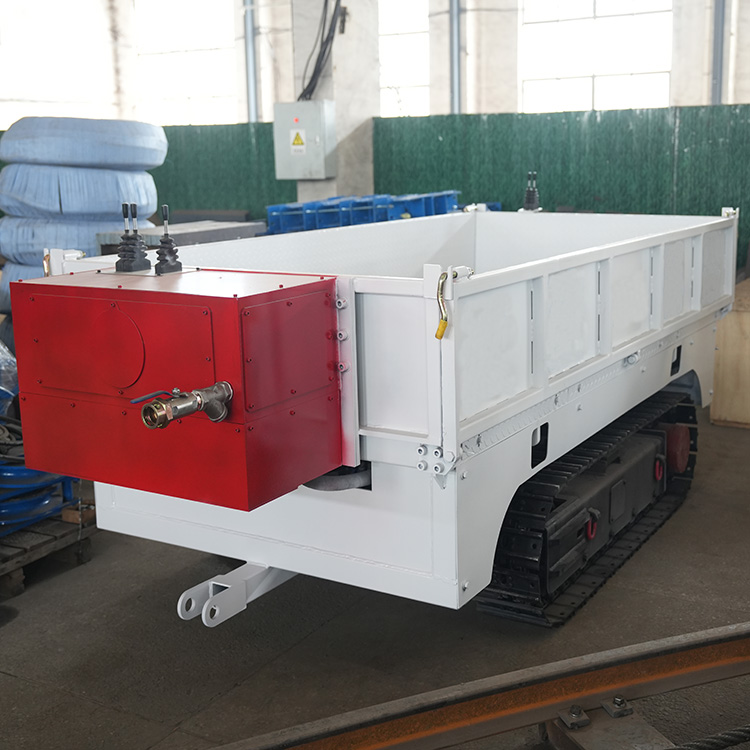

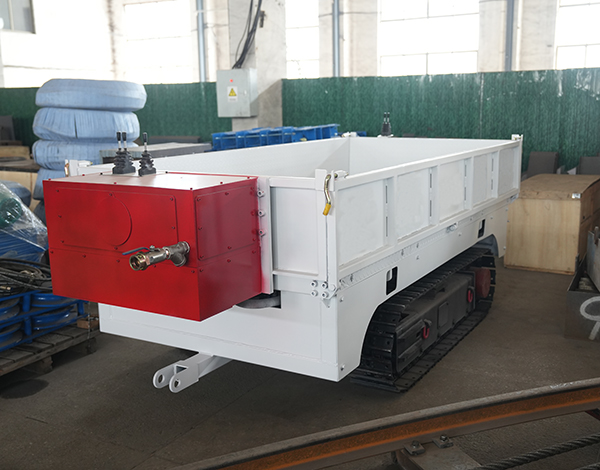

5吨矿用履带式平板车是一种运输设备， 主要用于煤矿、金属矿山等隧道工程。气动履带式搬运车是一种以井下气源为动力，集运输、吊装为一体的井下运输设备，体积小方便灵活，适用于中小重量的各部件的运输和吊装。主要用于底板条件较好，巷坡度不大于 20° 的巷道。平板车具有结构合理、技术性能好、工艺适应性强、操作省力、安 全可 靠、工作效率高等优点。
本机具有结构紧凑，机型小巧，操作方便，转弯半径小，牵引力大、重载爬坡能力强、机械磨损小、使用寿命长、污染低、运输效率高、防 爆性能好等特点，可替代气动单轨吊运输。
1.控制系统只有一组多路换向阀，操作简单。
1.履带行走为双速，可根据不同路况选择不同速度行驶。
2.液压马达自备自锁功能，防止上下坡时自己滑落。
3.动力源为压缩空气，安 全可靠。
4.可根据客户要求定制履带式平板车尺寸。
主要结构特征及工作原理
整机主要由底盘、操作箱、泵站、外壳等组成，整机采用模块化结构，各部件相对独立，结构简单，方便装配和维修。
|
项目 |
单位 |
数值 |
||
|
|
外形尺寸（长*宽*高） |
mm |
3450*1100*2450 |
|
|
整机 |
通过半径(Min) |
mm |
1680 |
|
|
离地间隙(Min) |
mm |
300 |
||
|
爬坡角度(Max) |
(°) |
±20 |
||
|
噪声声功率级 |
dB(A) |
≤80 |
||
|
机重 |
Kg |
2000 |
||
|
额定载重量 |
Kg |
5000 |
||
|
起吊重量 |
Kg |
800 |
||
|
牵引力 |
KN |
≥20 |
||
|
静制动力(Max) |
KN |
≥20 |
||
|
行走速度 |
m/min |
15-35 |
||
|
接地比压 |
MPa |
≤0.1 |
||
|
气动马达 |
型号 |
|
TH7.0 |
|
|
额定压力 |
MPa |
0.4~0.7 |
||
|
耗气量 |
m³/min |
12 |
||
|
功率 |
KW |
15.5 |
||
|
泵站 |
油泵 |
压力 |
MPa |
20 |
|
排量 |
mL/r |
40 |
||
|
额定压力 |
MPa |
12 |
||
|
额定流量 |
L/min |
40 |
||
|
行走机构 |
工作压力 |
MPa |
5 |
|
|
工作流量 |
L/min |
40 |
||
|
行走速度 |
m/min |
15-35 |
||
|

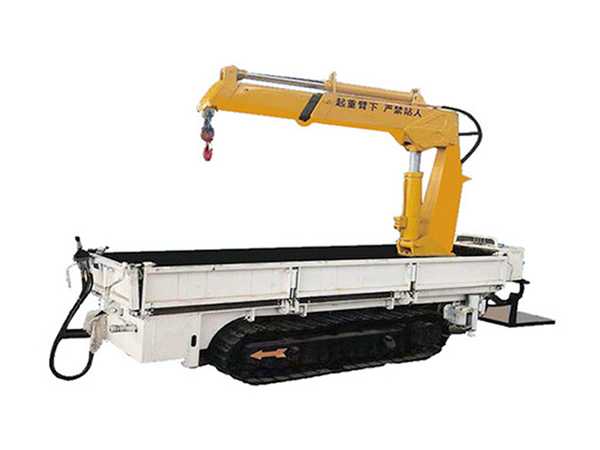

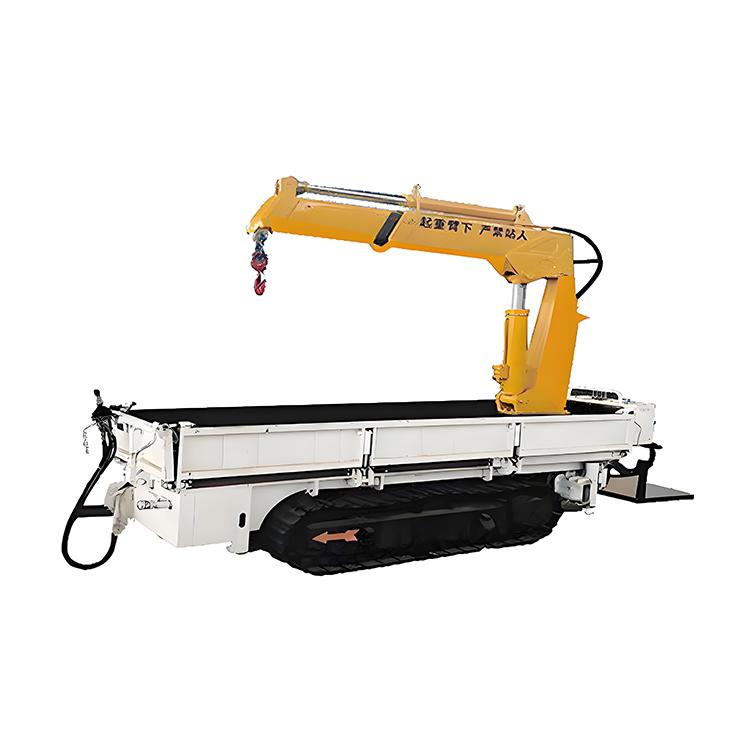

吊装机构 |
起吊重量 |
Kg |
800 |
|
|
吊臂长度 |
mm |
1200 |
||
|
二级伸缩臂 |
Mm |
700 |
||
|
吊臂旋转角度 |
（。） |
180 |
||
|
胶管 |
ø32 |
60m |
||
