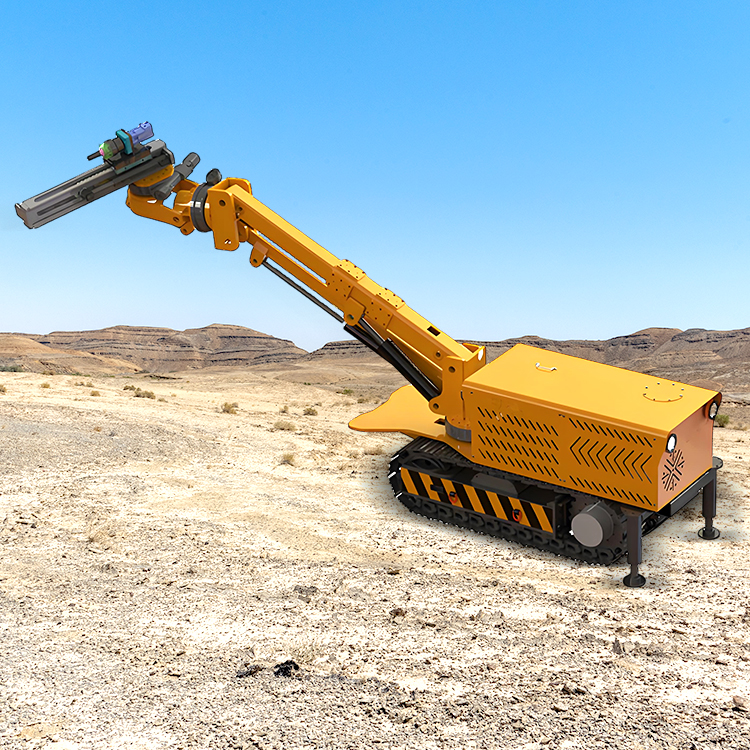

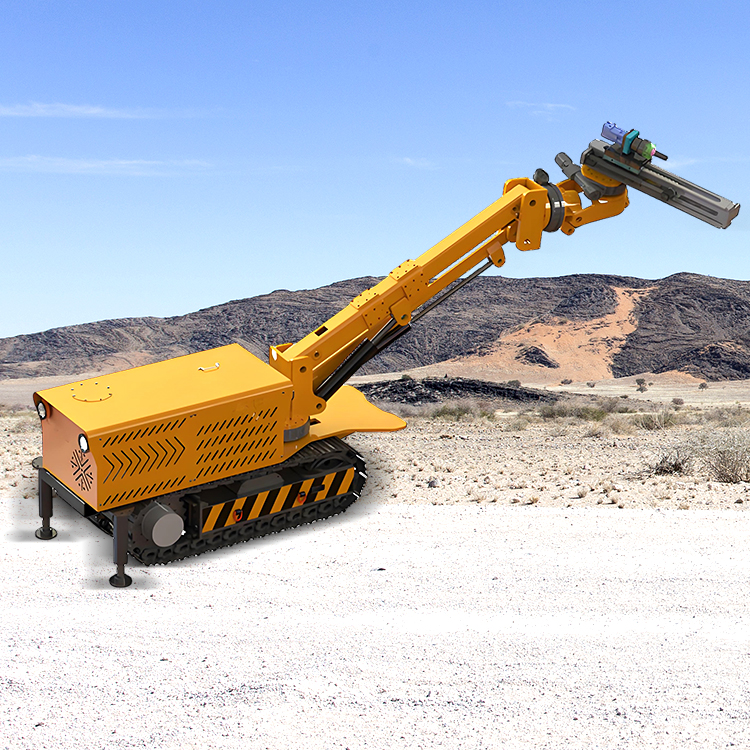

GZD48-30LY矿用管路安装钻车用于解决巷道内水管、电缆固定钩用孔采用人工钻孔不便捷的问题，实现人员遥控打钻功能，提高作业安全系数。
该机结构紧凑，宽度仅为800mm，机械臂能够左右摆动45°，且行程大，特别适用于狭窄（过车宽度1200mm）及低矮巷道跨皮带打孔作业，且转运灵活；全液压遥控控制，操作方便；具备一键自动打钻退钻的功能，达到钻孔深度后自动退杆，同时具备自适应功能，根据外部阻力自动调节钻孔速度和推进压力。
1.该钻车可改变巷道当前在水管、电缆固定等打孔作业时人工打孔的现状，大大降低工人劳动强度，提高打孔作业安全系数，减少作业人员数量。
2.辅助钻车钻臂前端安装大扭矩（600N.m）机载钻机，大可进行50-60mm的打孔作业，打孔深度＞600mm，作业高度0.8-3米。
3.钻车钻头前方配置摄像头，基于UWB定位的人员接近系统（其自带摄像头），全遥控控制，阀组位于机罩内，具有显示屏显示功能，具有摄像及操作数据保存功能（作业数据、作业过程），可储存7天的数据。
4.钻车转臂采用平行四连杆加内伸缩型式，可增加钻孔稳定性。
5.钻车机载钻机可回转折叠，有效减少整机运输长度。
|
项目 |
GZD48-30LY |
||
|
单位 |
参数 |
||
|
整机 |
钻臂数量 |
- |
1 |
|
适应巷道断面 |
m² |
25 |
|
|
钻进范围(高×宽) |
mm |
4000×6250 |
|
|
运行状态外形尺寸(长×宽×高) |
mm |
4460±100x800±50x1400±50 |
|
|
钻孔直径 |
mm |
φ27-φ60 |
|
|
适应钻具 |
mm |
B19/B22/B28 |
|
|
冲洗水压力 |
MPa |
2 |
|
|
机重 |
kg |
5300±265 |
|
|
装机总功率 |
kW |
30 |
|
|
推进器 |
工作压力 |
MPa |
8 |
|
工作流量 |
L/min |
90 |
|
|
推进压力 |
Mpa |
8 |
|
|
推进力 |
kN |
10 |
|
|
空载推进压力 |
Mpa |
2 |
|
|
空载推进速度 |
mm/min |
≥5600 |
|
|
钻孔速度 |
mm/min |
≥3000 |
|
|
行走机构 |
工作压力 |
MPa |
18 |
|
工作流量 |
L/min |
80 |
|
|
行走速度 |
m/min |
26±2 |
|
|
爬坡能力 |
o |
≥16 |
|
